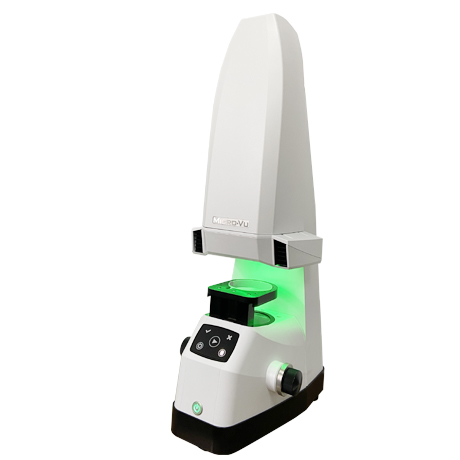

Máy đo trường nhìn VF7
Trường nhìn (độ phóng đại thấp) / độ sâu trường : 70,3×50,5 mm / 30 mm
Trường nhìn (độ phóng đại cao) / độ sâu trường: 17,6×12,6 mm / 3 mm
Chỉ với một cú nhấp chuột đơn giản, hệ thống có thể cung cấp tất cả các phép đo bao gồm khoảng cách, bán kính, đường kính, góc, độ thẳng, độ tròn, đưa ra phản hồi OK / NG trực tiếp trên bảng điều khiển của máy, cho phép kiểm soát chất lượng chính xác và khách quan trên các sản phẩm sản xuất.
Tổng quan
VF7 là thiết bị đo hình ảnh kỹ thuật số hoàn toàn tự động mới được phát triển bởi Micro-Vu ( Mỹ), tích hợp hiệu suất cao, độ chính xác cao, tốc độ cao và sự vận hành đơn giản của thiết bị đo hình ảnh.
Hệ thống tiên tiến và phần mềm đo lường InSpec mạnh mẽ cho phép thu được tất cả các phép đo theo cách đơn giản nhất , đồng thời đảm bảo được độ chính xác.
Bảng thông số kỹ thuật
| Model | VF7 |
| Measurement Volume | 69.3×49.6×49.0 mm |
| Stage Weight Capacity | 3 kg |
| Exterior Dimensions | 290x453x883 mm |
| Field of View (Low Mag)/Accuracy/Depth of Field | 69.3×49.6 mm/±6 µm/30 mm |
| Field of View (High Mag)/Accuracy/Depth of Field | 17.3×12.4 mm/±3 µm/3 mm |
Phụ kiện tùy chọn
Ứng dụng
Nâng cấp dây chuyền sản xuất đo lường | Robot tự động xếp và dỡ hàng
Với sự tích hợp quá trình thông tin hóa và công nghiệp hóa, cùng với sự phát triển không ngừng của ngành sản xuất thông minh, Sự xuất hiện của các cánh tay robot công nghiệp đã giải quyết được vấn đề khó khăn về tuyển dụng do môi trường làm việc khắc nghiệt và
Ứng dụng lập bản đồ màn hình Knotless | Máy đo chính xác cao Micro-Vu
Pin mặt trời là một trong những sản phẩm quan trọng trong ngành công nghiệp năng lượng mới. In lụa thông thường có tính đồng nhất của dòng kém, điều này đã đạt đến điểm nghẽn trong việc theo đuổi dòng cao hơn và hẹp hơn để đạt hiệu quả cao hơn. Vấn
Ứng dụng trong đo lường tế bào quang điện | Máy đo quang học chính xác cao Micro-Vu
Trong ngành công nghiệp quang điện, máy đo quang học chủ yếu được sử dụng trong bộ phận xử lý SE, bộ phận xử lý màn hình, bộ phận R&D và bộ phận Chất lượng, và chủ yếu được sử dụng để kiểm tra tế bào quang học và màn hình. Trong kiểm
Phần mềm
Phần mềm đo lường InSpec
Tương tự như Phần mềm đo lường InSpec được sử dụng với Máy đo lường của Micro-Vu, kết hợp với các cửa sổ và menu thả xuống trực quan, hoạt động thân thiện với người dùng, giao diện người dùng dễ hiểu, chỉ bằng cách nhấp chuột là có thể tạo được các chương trình đo, nhân viên hoặc người biên tập chương trình có thể dễ dàng học hỏi trong một thời gian ngắn.
Trong giao diện InSpec mà VF7 sử dụng, hình thu nhỏ của cửa sổ hình ảnh được thêm vào. Người vận hành có thể cuộn và thu phóng hình ảnh để thuận tiện cho việc lấy điểm. Cửa sổ OK / NG trên màn hình trực tiếp đánh giá một cách trực quan công việc đo có đạt hay không.
Tính năng
- Hệ thống quang học có độ phóng đại cao và thấp
- Hành trình/dải đo lớn
- Máy ảnh độ phân giải cao
- Hệ thống nguồn sáng tiên tiến -8 kênh, ánh sáng bề mặt, ánh sáng đồng trục, ánh sáng đường viền
- Bộ phận nhận dạng tự động
- Đo một ảnh chụp nhanh
