Hệ thống sol
Dải đo (XY): 160×160 mm-315×315 mm
Chiều cao đo (Z): 160-250 mm
Máy đo kích thước thủ công Sol, được sử dụng rộng rãi trong các ngành Điện tử, Y tế, Nhựa, gia công máy chính xác ,….
Tổng quan

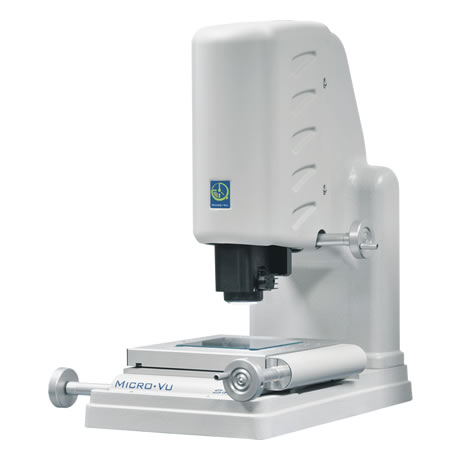

Hệ thống đo hình ảnh Sol sử dụng công nghệ hoàn toàn mới, cung cấp tốc độ và độ chính xác cao, thiết lập một hệ thống đo lường đáng tin cậy.
Hệ thống đo hình ảnh Sol là cầu nối giữa các thiết bị đo lường tự động và đo lường thủ công. Ống kính zoom 19,5x có thể lập trình (zoom quang 6,5x và zoom kỹ thuật số 3x), các Tính năng bù phi tuyến (quang học và nền tảng), nguồn sáng tiên tiến, khả năng tương thích chương trình đo và các tính năng khác làm cho hệ thống hình ảnh SOL trở thành công cụ đo tiên tiến nhất trong số các thiết bị .
Phần mềm đo lường InSpec của Micro-Vu hỗ trợ Sol ngoài các hệ thống thủ công, thị giác và đa giác quan. Tính năng đo điểm và nhấp chuột, tính năng phát hiện cạnh độc quyền của InSpec giúp đơn giản hóa các ứng dụng đo lường khắt khe.
Bảng thông số kỹ thuật
| Model | Measuring Range (mm) |
XY Accuracy (μm) |
Z Accuracy (μm) |
Resolution | Capacity | Machine Dimensions (mm) |
Machine Weight |
| Sol 161 | 160x160x160 | 2.8+L/150 | 2.8+L/100 | 1.0 μm | 10 kg | 545x705x775 | 54 kg |
| Sol 162 | 315x315x160 | 4.5+L/150 | 2.8+L/100 | 1.0 μm | 10 kg | 827x1043x824 | 132 kg |
| Sol 312 | 315x315x250 | 4.5+L/150 | 3.3+L/75 | 1.0 μm | 10 kg | 827x1043x1019 | 159 kg |
Phụ kiện tùy chọn
Ứng dụng
Nâng cấp dây chuyền sản xuất đo lường | Robot tự động xếp và dỡ hàng
Với sự tích hợp quá trình thông tin hóa và công nghiệp hóa, cùng với sự phát triển không ngừng của ngành sản xuất thông minh, Sự xuất hiện của các cánh tay robot công nghiệp đã giải quyết được vấn đề khó khăn về tuyển dụng do môi trường làm việc khắc nghiệt và
Ứng dụng lập bản đồ màn hình Knotless | Máy đo chính xác cao Micro-Vu
Pin mặt trời là một trong những sản phẩm quan trọng trong ngành công nghiệp năng lượng mới. In lụa thông thường có tính đồng nhất của dòng kém, điều này đã đạt đến điểm nghẽn trong việc theo đuổi dòng cao hơn và hẹp hơn để đạt hiệu quả cao hơn. Vấn
Ứng dụng trong đo lường tế bào quang điện | Máy đo quang học chính xác cao Micro-Vu
Trong ngành công nghiệp quang điện, máy đo quang học chủ yếu được sử dụng trong bộ phận xử lý SE, bộ phận xử lý màn hình, bộ phận R&D và bộ phận Chất lượng, và chủ yếu được sử dụng để kiểm tra tế bào quang học và màn hình. Trong kiểm
Tính năng
Phạm vi đo
Hành trình di chuyển trục XY và trục Z bằng tay được thực hiện chính xác và nhanh chóng
Ống kính zoom có động cơ, có thể lập trình
Hệ thống nguồn sáng và quang học
Máy ảnh màu kỹ thuật số, độ phân giải cao
Nguồn sáng LED – ánh sáng bề mặt, ánh sáng đường viền, ánh sáng đồng trục
Nhiều loại chuông, nhiều loại đèn vòng chuyển đổi vùng
Ống kính zoom 19,5x, zoom quang 6,5: 1, zoom kỹ thuật số 3: 1
Độ phóng đại màn hình 20x-360x hoặc 40x-720x
